Warstwy SORA

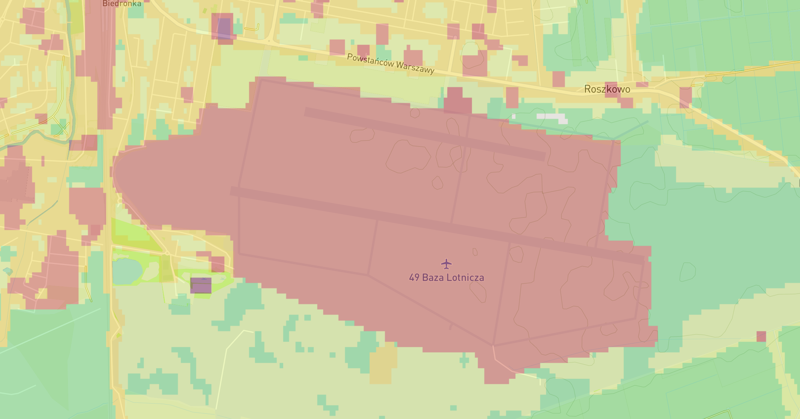

Risk Heat Map

Mapa służąca do szybkiego określenia ryzyka naziemnego (ERC), mapa kolorami (od zielonego przez żółty, czerwony do fioletowego) określa jak poważne mogą być konsekwencje zderzenia z ziemią w danym punkcie. Jest to statyczna mapa, której około 400 kategoriom obiektów zostały przypisane wartości ryzyka, w klasyfikacji: niskie, średnie małe, średnie, średnie podwyższone i wysokie. I tak np. łąka oznaczona jest kolorem zielonym jako obszar niskiego ryzyka, a teren lotniska oznaczony jest kolorem czerwonym jako obszar wysokiego.

Mapa gęstości populacji

Statyczna mapa wykorzystująca informacje statyczne. Klasyfikacja gęstości populacji jest zgodna z podziałem zawartym w dokumencie źródłowym dla EASA (JARUS Annex F) i wyskalowana jest w liczbie populacji na 1km2. Uwaga! w naszej opinii zaproponowany oficjalnie podział populacji jest niedoskonały i wymaga doszczegółowienia. Aktualnie trwają prace nad oficjalną aktualizacją wymagań. Informacja o gęstości populacji pojawia się od pewnego poziomu zbliżenia mapy (zoomu).

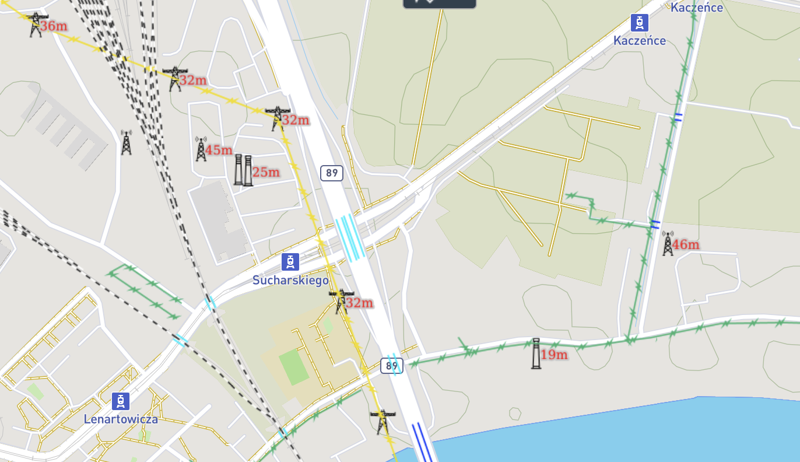

Mapa obiektów smukłych, czyli znanych przeszkód

Warstwa zawiera informacje o znanych przeszkodach (maszty, słupy, kominy, itd.). Uwaga! Podkreślamy słowo znanych, bowiem tylko tych które zostały spisane w oficjalnych źródłach. Jeśli ktoś postawi sobie np. maszt , to bez uprzedniej aktualizacji oficjalnej bazy danych topograficznych, informacja o nim nie znajdzie się w naszej bazie. Dlatego, pomimo tego, że bardzo byśmy chcieli i dokładamy wszelkich możliwych starań, aby dane były aktualne, pamiętajcie, że w rzeczywistości zawsze może pojawić się przeszkoda, o której nie widzieliśmy. Liniami zaznaczmy również przeszkody liniowe, czyli np.: linie energetyczne. Przy większości obiektów publikujemy jego wysokość. Staramy się, aby bazę przeszkód nieustannie aktualizować.

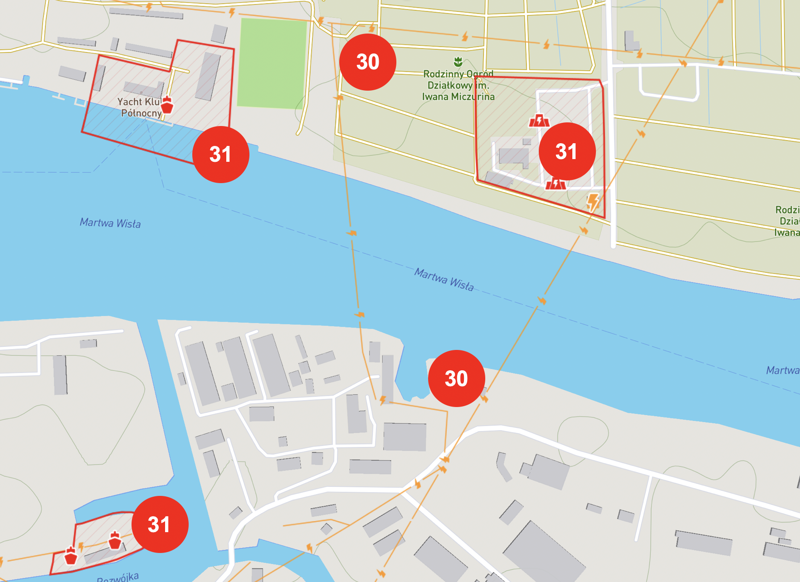

Mapy infrastruktury

To bardzo interesująca warstwa, przydatna dla osób które wykonują loty w Narodowych Scenariuszach Standardowych. Otóż, zgodnie z rozporządzeniem wymaga się, aby zachować szczególną ostrożność nad obiektami typu (obiekty zaznaczone na mapie kolorem pomarańczowym (30)):

• Rurociąg paliwowy / Fuel pipeline
• Linie energetyczne / Power lines
• Linie telekomunikacyjne / Telecommunication lines
• Zapory wodne / Water dams
• Śluzy / Locks – Inne urządzenia na otwartym terenie, których zniszczenie lub uszkodzenie może stanowić zagrożenie dla życia lub zdrowia ludzi, środowiska, albo spowodować poważne straty materialne

I uzyskać zgodę przelatując nad obiektami typu (obiekty zaznaczone na mapie kolorem czerwonym (31)):

• Port morski / Seaport
• Lotnisko / Airport
• Elektrownia / Power station
• Ujęcie wody i oczyszczalnia ścieków / Water intake and sewage treatment plant
• Jednostka wojskowa / Military unit
• Poligon / Military compound
